Нашите производи PCD02 POCKELS CELLS DRIVER се популарни на пазарот. Генерирање на високонапонски импулси за контрола на електрооптички Q-прекинувачи (Pockels ќелии) во ласер во цврста состојба. Брзиот HV (помалку од 10 ns) раб обезбедува одличен пред и постпулсен контраст.
Модел бр.: PCD02
Марка: Coupletech
Пакување: |
Картонско пакување |
Продуктивност: |
Кина |
Транспорт: |
Океан, земја, воздух |
Место на потекло: |
Џинан |
Способност за снабдување: |
1000 парчиња |
HS код: |
9013901000 |
Продажни единици: торба/чанти
Тип на пакување: Пакување од картон
â— Амплитуда на пулсот HV: до 4,0 kV
- Стапка на повторување на пулсот: до 1000 Hz
â— Jitter, системски влез на излез: <1,8 ns
- Потребен е влезен сигнал TTL (CMOS) (3,3/5V, опто-изолиран)
- Вграден извор на висок напон
â— Контрола на HV напон: потенциометар „HV PROGRAM“ или аналоген влез.
Амплитуда на пулсот HV |
1,0~4,0 |
kV |
|

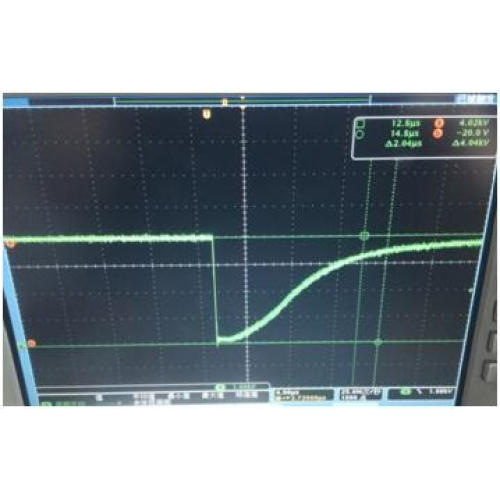

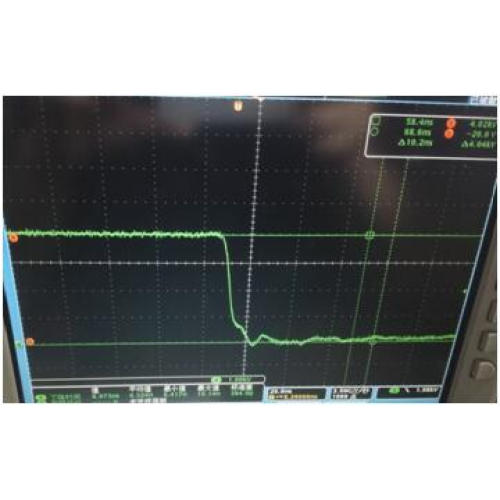

Време на подем / пад |
≤10 |
ns |
Капацитет на оптоварување: 10 PF |
HV пулсот нервоза |
≤1,8 |
ns |
|
Време на закрепнување |
≤50 |
µs |
|
Напојување на напон |
12 |
VDC |
12±0,5 V, <150 mA |
Стапка на повторување на пулсот HV |
0-2000 |
Hz |
|
Барање за амплитуда на пулсот за надворешно активирање |
3,3 - 5 В |
V |
опто-изолирани |
HV доцнење на пулсот |
70-90 |
ns |
|

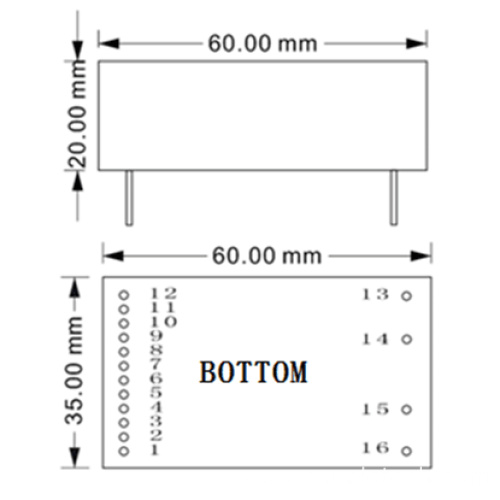

Димензии |
60*35*20 |
мм |
|
Работна температура |
-30~60 |
℃ |
|

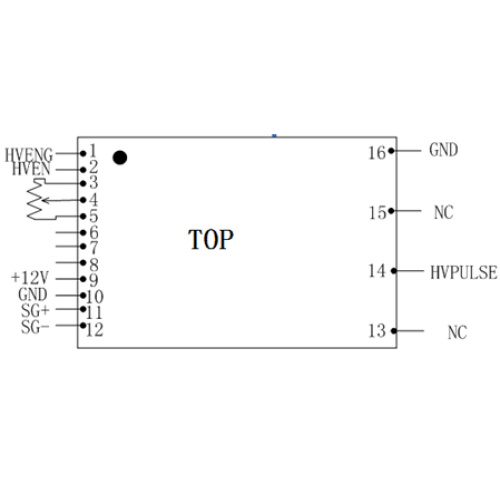

ПИН |
ДЕЗИГНАЦИЈА |
ОПИС |
1 |
МК+ |
Високонапонскиот излез е овозможен со PIN1PIN2 ([1" – оневозможи, [0“ – овозможи) |
2 |
МК- |
|
9 |
+12 V |
Влезно напојување |
10 |
ГНД |
Враќање од напојување |
11 |
SG+ |
Чекор од [0“ или „1“ на PIN11 PIN12 формира QSwitched пулс на Pockels Cell |
12 |
СГ- |
|
13 |
NC |
|
14 |
+HVPULSE |
Електрода со Q-прекинувач: ИЗЛЕЗ НА ИЗЛЕЗ НА ПУЛСОТ HV |
15 |
NC |
|
16 |
ГНД |
Q-прекинувачка електрода:GND |
3 |
ВН ПРОГРАМА 1 |
Контрола на напон HV: Потенциометар [HV PROGRAM". |
4 |
ВН ПРОГРАМА 2 |
|
5 |
ВН ПРОГРАМА 3 |
|
6 |
NC |
|
7 |
NC |
|
8 |
NC |
|
l [0" значи логично 0 ниско ниво (0V), [1" значи логично 1 високо ниво (3,3/5V)
l [NC“ значи Нема врска
