Оптички изолатор со висока изолација

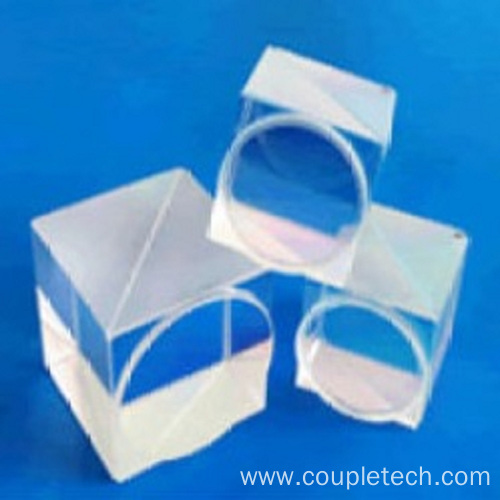

Оптичкиот изолатор е комбинација од поларизациска коцка за разделување на зрак (PBS) и четвртина бранова плоча направена од кристален кварц. Инцидентната светлина е линеарно поларизирана со PBS и се претвора во кружна поларизација со четвртина бранова плоча, таа дозволува светлината да патува само во една насока. Ако некој дел од зракот што излегува се рефлектира назад во изолаторот, плочата со четвртина бранови ќе го претвори рефлектираниот зрак во линеарно поларизиран зрак кој е нормален на влезниот зрак. Овој зрак потоа е блокиран од PBS и нема да се врати на влезната страна на системот.

Оптичкиот изолатор е оптички елемент кој овозможува пренос на светлина само во една насока. Обично се користи за да се спречи несакана повратна информација во оптички осцилатор, како што е ласерската празнина. Тоа е блок оптичка повратна информација, со пасивна изолација на линеарно поларизирана светлина, има висока изолација како еден вид поларизирачка оптика.
